反击式破碎机

设备名称】: 反击式破碎机,反击破碎机,反击锤式破碎机
产品价格】: 电议/面议 生产能力】: 30-550吨/小时
进料粒度】: ≤300-700mm 电机功率】: 45-440kw
适用物料】:煤炭、煤矸石、石灰石、花岗岩、山石、青石等。
煤炭 煤矸石 石灰石 花岗岩 山石 青石
相关产品】:
颚式破碎机 双级粉碎机价格,双级粉碎机厂家,小型煤矸石页岩破碎机 圆振筛 皮带输送机
颚式破碎机 双级锤式破碎机 圆振筛 皮带输送机

详细介绍

反击式破碎机介绍

    反击式破碎机又叫反击破,主要用于冶金、化工、建材、水电等经常需要搬迁作业的物料加工,特别是用于高速公路、铁路、水电工程等流动性石料的作业,可根据加工原料的种类,规模和成品物料要求的不同采用多种配置形式。我国当前的移动破碎站多应用于城市拆迁中建筑垃圾处理工程,将建筑垃圾破碎筛分成为几种不同大小和规则的再生骨料,是实现我国建筑垃圾资源化再利用的工程的基础。

结构图

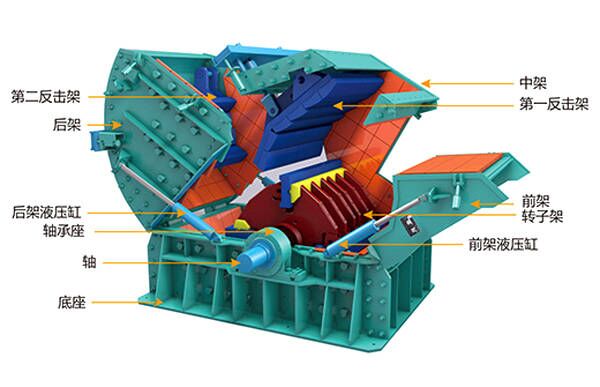

反击式破碎机结构图
反击式破碎机结构图
反击式破碎机板锤 反击式破碎机反击板
反击式破碎机板锤 反击式破碎机反击板

反击式破碎机工作原理

反击式破碎机工作原理
反击式破碎机工作原理
    反击式破碎机是一种利用冲击能来破碎物料的破碎机械。机器工作时,在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。为了方便理解,粉碎设备工厂店用更直观的动态图来演示,具体见右图。
    石料由机器上部直接落入高速旋转的转盘;在高速离心力的作用下,与另一部分以伞型方式分流在转盘四周的飞石产生高速碰撞与高密度的粉碎,石料在互相打击后,又会在转盘和机壳之间形成涡流运动而造成多次的互相打击、粉碎。

反击式破碎机特点

    反击式破碎机是根据工作原理命名的,即利用反击破碎的原理对物料进行粉碎,是一种比颚式破碎机更加细的破碎机设备,在石料生产线中主要用于细碎作业,和颚式破碎机进行合作破碎。反击式破碎机在破碎的过程中有以下五个方面的优势性能。
    一、反击式破碎机处理湿量大的物料更有效,有效防止物料堵塞。在处理物料含水量过大时,反击式破碎机的进料溜槽和反击板可配备加热装置,防止物料的粘结。反击式破碎机不须配备底部筛板可有效防止堵塞现象。
    二、反击式破碎机适用的物料硬度更加广泛。反击式破碎机的板锤采用机械夹紧结构牢固定于转子上,当随转子转动时具有很大的转动惯量。相对于锤式破碎机(锤头呈悬垂状态),反击式破碎机的转子具有更大的动量,适应破碎更坚硬的物料,们同时能耗较低。
    三、可以方便灵活调节出料粒度,调节范围广。反击式破碎机可通过多种方式调节出料粒度,如调节转子速度、调节反击板和研磨腔的间隙等。间隙调节可通过机械式或液压式进行调节,采用液压调节系统可方便地通过就地操作按钮或运程控制系统完成间隙的调整。
    四、易损件的磨损小、金属利用率高。反击式破石机板锤的磨损仅在出现在迎向物料的一面。当转子速度正常时,进料会落至板锤表面(打击面),板锤的背面和侧面均不被磨损。即便是迎向物料这一面的磨损也很少。而且底部研磨棒也很容易更换。反击式破碎机板锤的金属利用率可高达45%—48%。
    五、反击式破碎机备件更换简便、维护费用相应减少。反击式破碎机转子上仅安装6只板锤,用设计的专用工具可方便地进行板锤的更换,更换一套板锤的只需一个班次的时间。

反击式破碎机技术参数

型号
规格
(mm)
进料口尺寸
(mm)
最大进料
(mm)
生产能力
(t/h)
功率
(kw)
总重量
(t)
外形尺寸(mm)
(长×宽×高)
PF-1007
Φ1000×700
400×730
300
30-70
45
12
2330×1660×2300
PF-1010
Φ1000×1050
400×1080
350
50-90
55
15
2370×1700×2390
PF-1210
Φ1250×1050
400×1080
350
70-130
110
17.7
2680×2160×2800
PF-1214
Φ1250×1400
400×1430
350
100-180
132
22.4
2650×2460×2800
PF-1315
Φ1320×1500
860×1520
500
130-250
220
27
3180×2720×2620
PF-1520
Φ1500×2000
830×2040
700
300-550
440
50.6
3959×3564×3330
注:设备在不断更新升级中,参数如有变动,以电话、网络联系为准。
